ДРП-CL (с фильтром)

Конструктивные особенности ДРП-CL (с фильтром)

Компактные размеры корпуса (Д*Ш*В 300*170*200, мм);
Легкосъемный корпус;
Отсутствие стационарных манометров (проверка величины давления производится с помощью переносного манометра);
Установлен дополнительный фильтр.

В ДРП-СL применена специальная (низкотемпературная) версия двухступенчатого регулятора давления газа серии FE (Pietro Fiorentini, Италия), что позволяет гарантировать стабильную работу регулятора при низких температурах. Вид климатического исполнения ДРП соответствует УХЛ 1, в соответствии с ГОСТ 15150-69, для работы при температуре окружающего воздуха от минус 40°С до плюс 60°С.

Оставить заявку

Таблица параметров

Наименование параметра и характеристики	Значение
Рабочая среда	Природный газ по ГОСТ 5542-2014
Номинальный диаметр трубопровода на входе DN	25
Номинальный диаметр трубопровода на выходе DN	32
Максимальное входное давление Рвх.расч., МПа	0,6
Выходное давление Рвых., МПа	0,002
Давление срабатывания ПСК, МПа	0,0029
Давление срабатывания ПЗК, МПа	0,0037
Пропускная способность линии редуцирования (для газа плотностью 0,683 кг/м³, t=20°С) м³/час, не более	25
Уровень шума, дБ	не более 80
Масса, кг	не более 6,5
Габаритные размеры (длинаширинавысота), мм	500170200

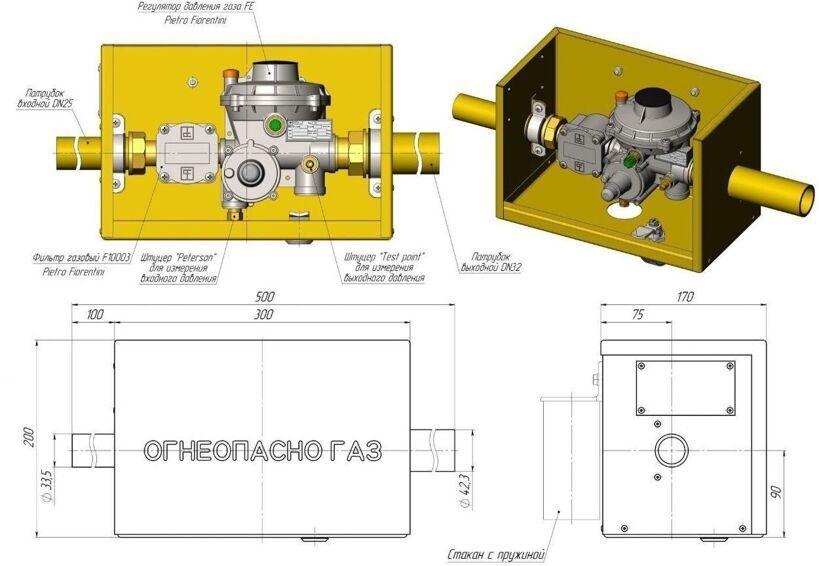

Схема ДРП-CL (с фильтром)

Описание

ДРП-CL (с фильтром)

Пункт редуцирования газа шкафной на базе регуляторов давления газа серии FE25 (Pietro Fiorentini, Италия) (пропускная способность Q = 25 М3/ч). Пункт редуцирования газа шкафной серии ДРПСL (далее - ДРП-CL) предназначен для редуцирования давления природного газа с высокого до 0,6 МПа или среднего давления до требуемого значения низкого давления.

Функции ДРП-CL (с фильтром)

Автоматическое поддержание заданного выходного давления независимо от изменения расхода и входного давления газа;
Автоматическое прекращение подачи газа при повышении или понижении выходного давления сверх допустимых заданных значений (встроенная защитная арматура);
Автоматическое прекращение подачи газа при превышении пропускной способности.
Очистка газа от механических примесей (в регулятор давления встроен сетчатый фильтр, и установлен дополнительный фильтр).
